库车矿用ZKC127D电动司控道岔现货供应，榆林司控道岔装置工作原理

司控道岔装置发货带煤安证，电动司控道岔电压，ZKC127司控道岔配件，电动司控道岔组成

各位看官大家好，我是山东安瑞矿山设备有限公司的产品推广员，今天为大家带来的产品是ZKC127D矿用电动司控道岔装置，下面为大家具体讲解：

ZKC127D矿用电动司控道岔装置组成：装置由控制器、 电动转辙机、发射机、 显示器等多部分组成。

ZKC127D矿用电动司控道岔主要用途及应用范围

本装置适用于煤矿、非 煤、矿井 、井底车场及运输巷道中，道岔的 集中控制以及 单独控制。

ZKC127D矿用电动司控道岔工作原理

  ZKC127D矿用电动司控道岔装置采用数字编及微控制识别等先进技术设计而成，主要由遥控器、接收器、微控制器系统（即单片机）、伺服机构、到位传感器和 显示器等六大部分组成，其中微控制器是控制核心。数字编码发射机可发出9种不同编码信号，分别代表相邻的9个需要控制的道岔。数字接收机接收发射机数码信号，并在微控制器控制下完成不同的道岔识别，以确保非控制道岔不动作。到位传感器将完成道岔的到位检测，显示器将显示道岔代号、道岔目前到位状态和装置故障等信息。

ZKC-127型司控道岔装置主要技术参数

（1）环境温度： 0℃～+40℃；

（2）相对湿度：≤96%（25℃）；

（3）安装在无淋水、滴水，剧烈振动的地方；

（4）在有沼气爆炸性混合物,但无破坏绝缘的 气体或蒸汽环境的矿井场所。

（5）工作电压：AC127V，50Hz；

（6）防爆型式：矿用隔爆兼本质安全型，防爆标志： Exd[ib]I。

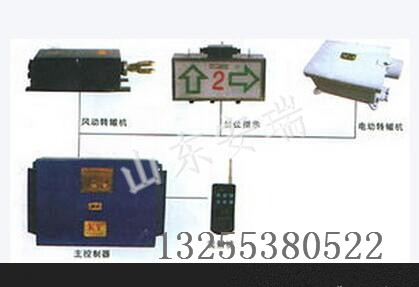

ZKC-127型司控道岔装置由发信机、主控箱、转撤机和岔位显示器四部分组成、转撤部分使用0.4-0.5Mpa的气源做动力。可转换阻力不大于150kgf的动岔，转撤执行直线运动。行程80-140mm,动合后与定轨的紧贴度小于2mm司控有效收发距离不小于35m。

道岔代号用红的 单个数字表示， 每个数字对应一组道岔。道岔目前状态是指道岔目前所 开启的位置，即直道、岔道状态，分别用醒目的绿箭头“↑” 和“→”表示。故障信息用 黑屏指示。

运输及贮存：

1、运输

包装后的司控道岔装置用控制器在避免日晒、雨雪直接淋袭，避免跌落，碰撞的条件下，可适用于水运、陆运和空运等各种运输方式。

2、贮存

包装后的司控道岔装置用控制器允许在环境温度0℃~+40℃，相对湿度不大于95%，无腐蚀性气体的仓库内存放
